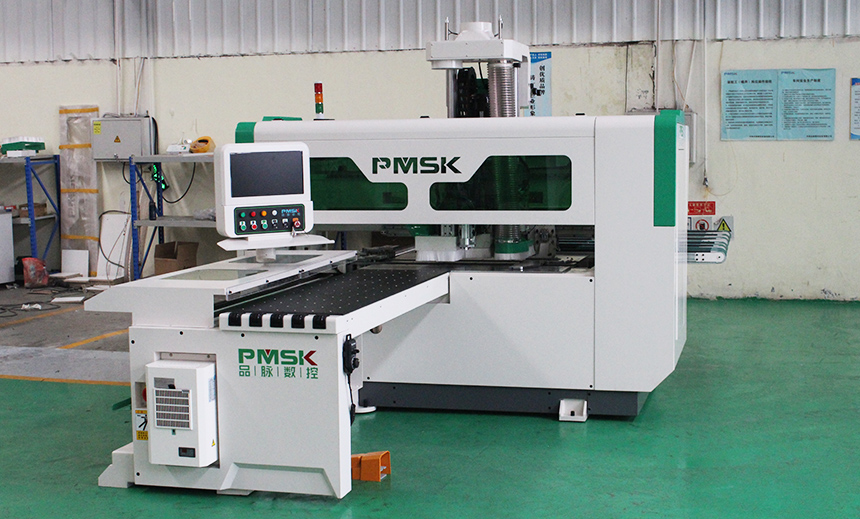

    PT6数控六面钻

    信息来源:济南品脉数控设备有限公司 文章作者: 发布时间:2018-04-12 18:21:22 点击量:

    PT6通过式六面钻是品脉数控自主研发设计的一款高端板式家具数控钻孔设备,通过无线扫码(带排序功能),自动定位,双夹钳自动夹板,自动载入加工,一次实现六面孔位加工和正反面槽加工,加工完成后夹钳自动将板件载入分拣回转平台,加工效率高,自动化程度高,是目前高端板式家具生产连线主要的排孔设备。

    六面钻多面钻孔拉槽加工视频

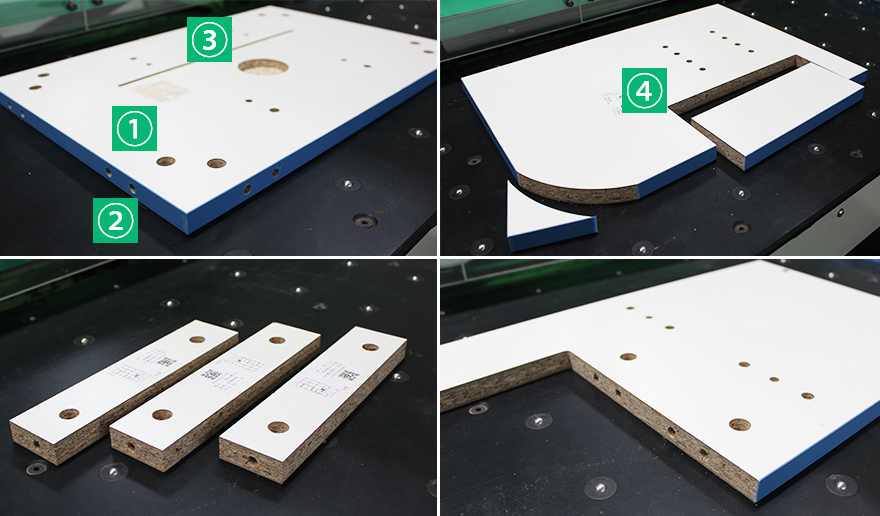

    拉米诺隐形件槽加工

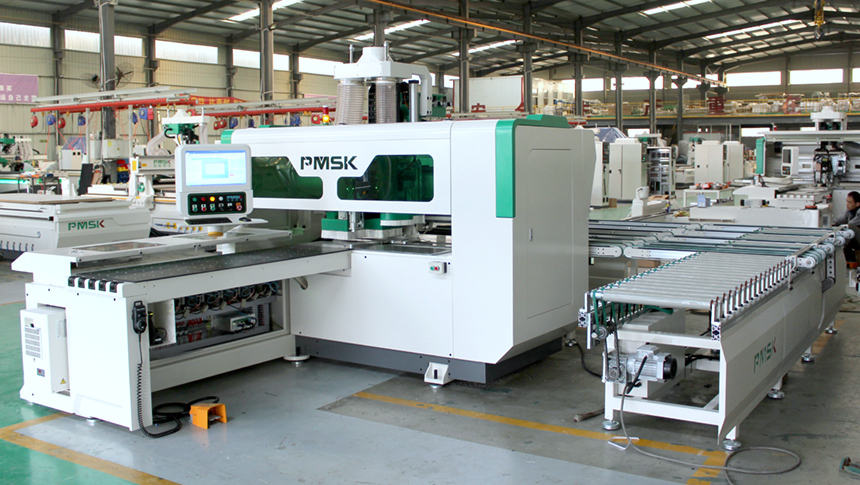

    通过式六面钻 ,床身及龙门固定,双夹钳夹持板件高速相对运动,一次定位自动加工所有孔位及槽位;无需翻板加工,操作简单高效;六面钻后出料系统,配套回转线传送带与工业机器人,可实现与其他设备对接配套,达到自动化、智能化生产加工;可实现定制化板式家具的高效生产。


    整机特性:

    1.上下双排钻组 效率高,精度高,一次上料解决六面孔。
    2.智能双夹钳夹钳智能避让,大小板均可加工、夹钳移动最大速度可130m/min。
    3.气浮珠台面 减轻摩擦,有效保护板件表面。

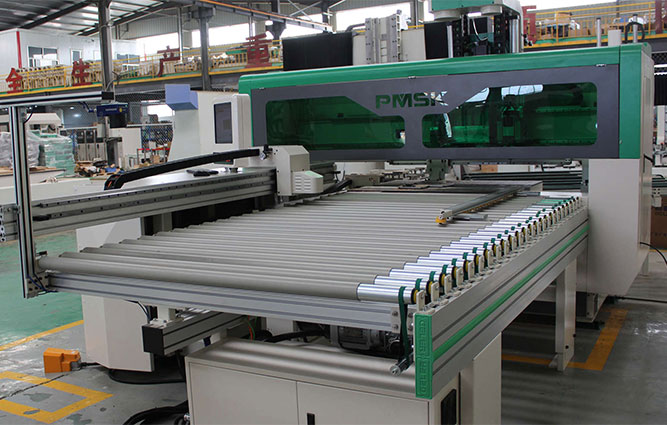

    4.智能出料系统加工完板件,能够自动传送到分拣区。
    5.前进前出、前进后出可自行选择,前进后出模式板件加工完通过回转平台传送到分拣区。
    6.计算机操作、CAD画图、CAM导入,可以直接导入DXF、MPR/XML等开放数据格式、操作方便。可以对接美国CV、法国Topsolid、海迅、三维家、易木、云熙、1010等国内外知名设计拆单软件。

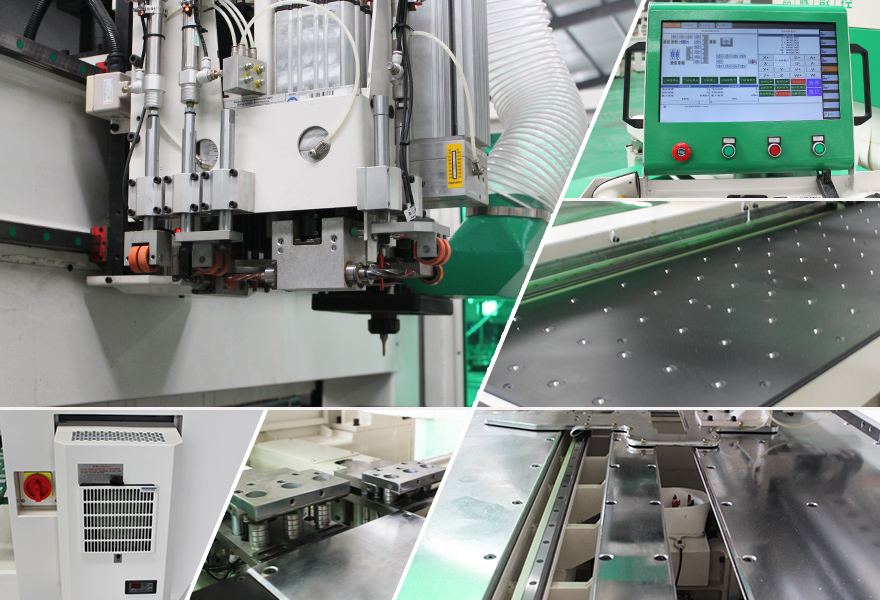

    设备细节

    适用行业:主要用于板式家具、全屋定制家具行业

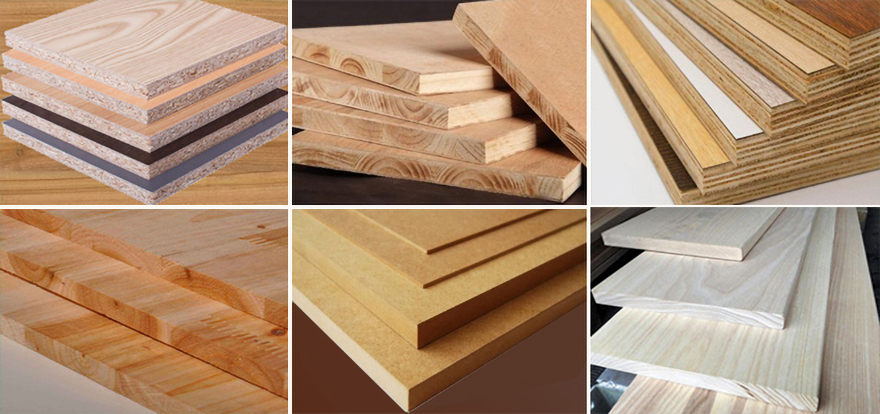

    适用材料:刨花板、颗粒板、多层实木板、细木工板、实木板材等

    可选配自动上料定位平台

    型号:PT6

    单台面行程范围:4000mm*1200mm*200mm

    最大加工尺寸:1220mm*2440mm

    最小加工尺寸:35mm*180mm

    快速移动速度:X轴130m/min,Y轴80m/min,Z轴15m/min

    最大加工速度:20m/min

    加工精度:±0.05mm

    驱动系统:伺服驱动

    传动形式:X/Y轴齿条,Z轴丝杠

    主轴参数:3.5KW*2风冷18000RPM

    操作系统:六面钻专用系统

    排钻结构:(上钻)12垂直+8水平(下钻)9垂直

    台面结构:气浮珠台面

    工作电压:380V/50Hz

    外形尺寸:5.3m长*2.65m宽*2.5m高

    整机重量:4200Kg

    整机运行功率:10KW
